Instrumentación del CAAT
Centro Astronómico del Alto Turia
Telescopio Corrected Dall-Kirkham (CDK) de 610 mm
El telescopio PlaneWave CDK24 Astrograph es un telescopio de 24 pulgadas (610 mm) y relación focal f/6.5 diseñado para ofrecer un rendimiento óptico excepcional. Gracias a su sistema Corrected Dall-Kirkham (CDK), este instrumento proporciona un campo de visión de 70 mm completamente corregido, sin curvatura de campo, sin coma fuera de eje ni astigmatismo.
Sus características principales son:
– Óptica de sílice fundida (Fused Silica) de altísima pureza para una transmisión, estabilidad térmica y homogeneidad óptica excepcionales.
– Apertura: 610 mm
– Distancia focal: 3.962 mm (f/6.5)
– Campo de imagen: 70 mm sin aberraciones
– Obstrucción central: 47% del diámetro del espejo primario
– Peso del tubo óptico: 109 kg
– Longitud óptica: 1.422 mm
La sílice fundida es un vidrio sintético amorfo de pureza superior, utilizado en los observatorios profesionales más exigentes por su coeficiente de expansión térmica seis veces menor que el del vidrio borosilicato (Pyrex). Esto garantiza una forma estable y un enfoque constante incluso ante variaciones de temperatura, ofreciendo un rendimiento óptico invariable y precisión máxima.
El tubo óptico es soportado por una montura PlaneWave L-600 Direct Drive, en configuración ecuatorial, diseñada para ofrecer rendimiento profesional, fiabilidad extrema y precisión absoluta. Su estructura es robusta y la electrónica está totalmente integrada, con paso de cables interno para una instalación limpia y segura.
La tecnología Direct Drive que equipa en ambos ejes elimina completamente los engranajes, lo que garantiza un funcionamiento sin mantenimiento, sin juego mecánico y sin errores periódicos. Los motores de par directo de tres fases proporcionan un control de seguimiento fluido y preciso, incluso con objetivos de movimiento rápido. Las monturas PlaneWave de la serie L incorporan la tecnología desarrollada para los sistemas de 1 metro de diámetro utilizados en observatorios internacionales.
Algunas de sus principales características son:
- Velocidad de giro de hasta 50° por segundo, ideal para el seguimiento de satélites y objetos de órbita baja.
- Encoders de alta resolución integrados para una posición y seguimiento extremadamente precisos.
- Error de seguimiento inferior a 0,3 segundos de arco en 5 minutos.
- Precisión de apuntado de hasta 2 segundos de arco. El sistema PWI4 (PlaneWave Interface 4), compatible con ASCOM, integra el software de modelado PointXP, desarrollado por Dave Rowe, para lograr un apuntamiento de precisión milimétrica.
- Peso de la montura: 153 kg.
- Capacidad de carga: 136 kg.
- Velocidad de giro: hasta 50°/segundo.
- Resolución del encoder: 0,069 arcsec.
- Sistemas de referencia y home position automáticos
LA ADQUISICIÖN DE ESTE TELESCOPIO HA SIDO POSIBLE GRACIAS A LA AYUDA DE LOS FONDOS LEADER
Telescopio Schmidt-Cassegrain de 406 mm

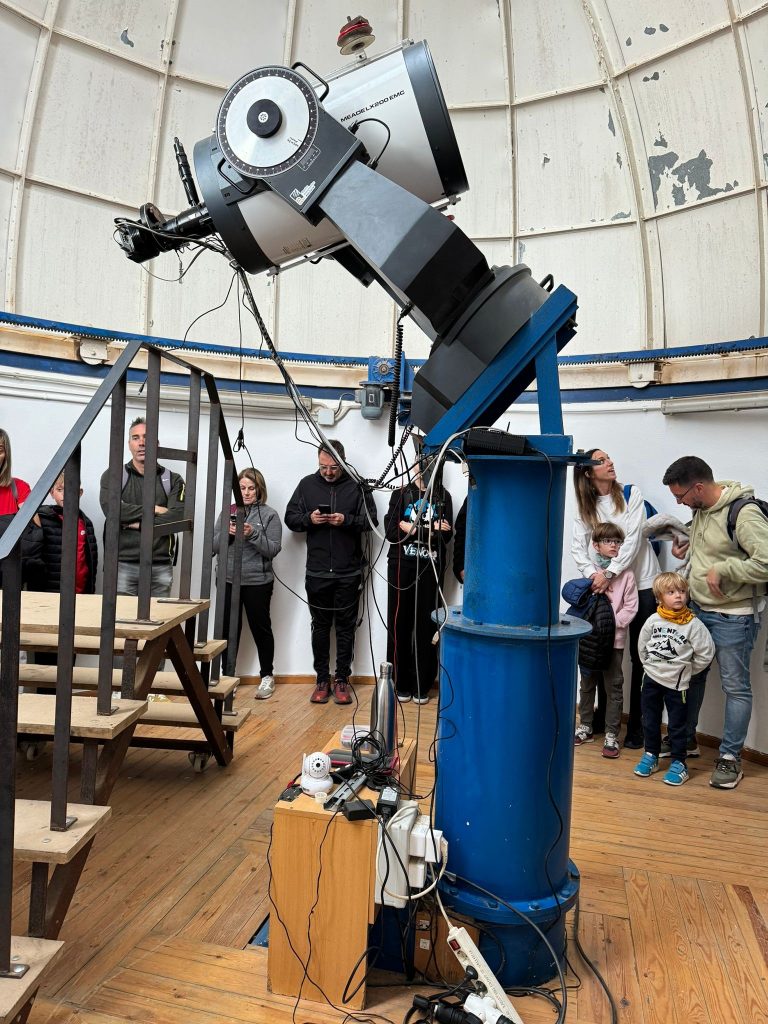

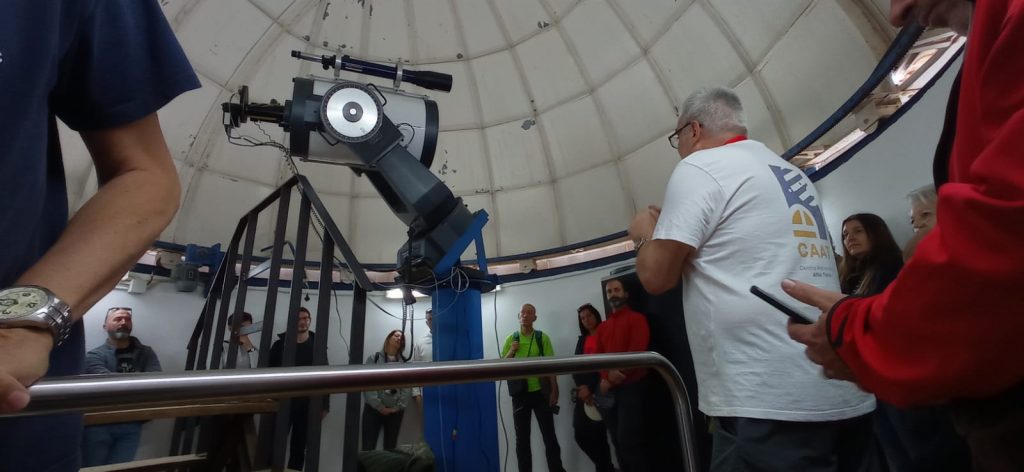

El Meade LX200 de 16″ es un telescopio en configuración Schmidt-Cassegrain de 406 mm de diámetro y 4060 mm de distancia focal, el conjunto óptico se encuentra en un tubo metálico cerrado que aloja los espejos más la lámina de cierre Cassegrain y el sistema de enfoque. El tubo óptico está montado sobre una robusta montura de horquilla en posición ecuatorial.
Su óptica permite captar 3.364 veces más luz que el ojo humano, alcanzando la magnitud 15,3 y proporciona un poder de separación visual (criterio de Rayleigh): 0,34″ de arco. Con este poder de resolución, si no lo impidiera la curvatura terrestre, podríamos distinguir individualmente los faros de un coche a 50 km de distancia. Por ejemplo, distinguir los faros de un coche que se encuantra en Villareal, desde Valencia.
Telescopio Corrected Dall-Kirkham (CDK) de 432 mm
La configuración óptica de este telescopio es del tipo Dall Kirkham construida por PlaneWave. Posee un espejo primario parabólico de 17 pulgadas (43,2 cm), el secundario hiperbólico y dos lentes aplanadoras de campo. Esta configuración da una magnífica imagen plana en un círculo de 70 mm de diámetro, libre de coma y astigmatismo. El conjunto óptico está sustentado sobre una celda compuesta por anillos de duralumino, tubos de fibra de carbono y un cilindro del mismo material que cierra el conjunto y aloja el espejo primario, tres ventiladores en la parte posterior mejoran el equilibrio térmico entre el espejo y el exterior. El espejo secundario se aloja en el interior de un baffle metálico sustentado a la estructura mediante una araña de cuatro brazos. Formando un conjunto ligero y sólido, imprescindible para que no se produzcan flexiones sea cual fuere la posición en la que trabaje.
El telescopio está sustentado sobre una montura ecuatorial de tipo Fraunhofer o alemana fabricada por Paramount. La exactitud en el apuntado y seguimiento de la bóveda celeste es excelente, cualidad necesaria para realizar observaciones astronómicas de gran calidad. Todo el conjunto se controla desde un ordenador. Cabe destacar el cambio de concepto en este telescopio que no integra un sistema de búsqueda automática de astros ni un control manual del enfoque, en cambio si dispone de una posición muy precisa de reposo. Todas estas características están pensadas para que sea controlado por un ordenador, presencial o en remoto.
Precisamente desde hace algunos años se controla generalmente a través de Internet. La posibilidad de controlar el telescopio a distancia abre un nuevo mundo de posibilidades, ya que permite que se puede trabajar con él cualquier día, lo que redunda en la cantidad de resultados de astrometría y fotometría. Algunos de los parámetros ópticos del telescopio son:
- Diámetro 432 mm y distancia focal 2.939 mm (f/6,8).
- Captación de luz: 3.805 veces más que el ojo humano.
- Magnitud límite: 15,45.
- Estrella más débil fotografiada con cámara CCD: 20,5 magnitud.
- Poder de separación (criterio de Rayleig): 0,32″ de arco.

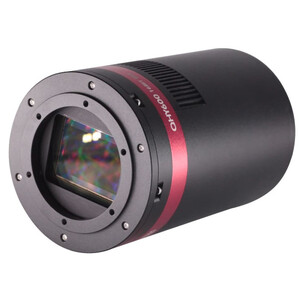

El telescopio CDK tiene acoplada una cámara CCD monocroma modelo tipo QHY600-PH-M, una cámara de gran formato con las siguientes características:
- Full Resolution: 4.0FPS (8-bit output) ; 2.5FPS (16-bit output)
- Tipo de sensor: CMOS (Sony IMX455)
- Tamaño de chip: 36×24 mm – Tamaño de píxel: 3,76 – Megapíxel: 61
- Resolución foto: 9576 x 6388
Una rueda portafiltros con capacidad para 8 elementos de 2 pulgadas de diámetro de la marca SBIG complementa el equipamiento.
Esta cámara fue sufragada en su totalidad, en 2023, por The Planetary Society (California). Esta entidad, fundada en 1980 por Carl Sagan, Bruce Murray y Louis Friedman, otorgó a la AVA una de las subvenciones Shoemaker Near-Earth Object (NEO) grant program para sustituir la cámara anterior que había llegado al final de su vida útil.
Telescopio Newton de 508 mm

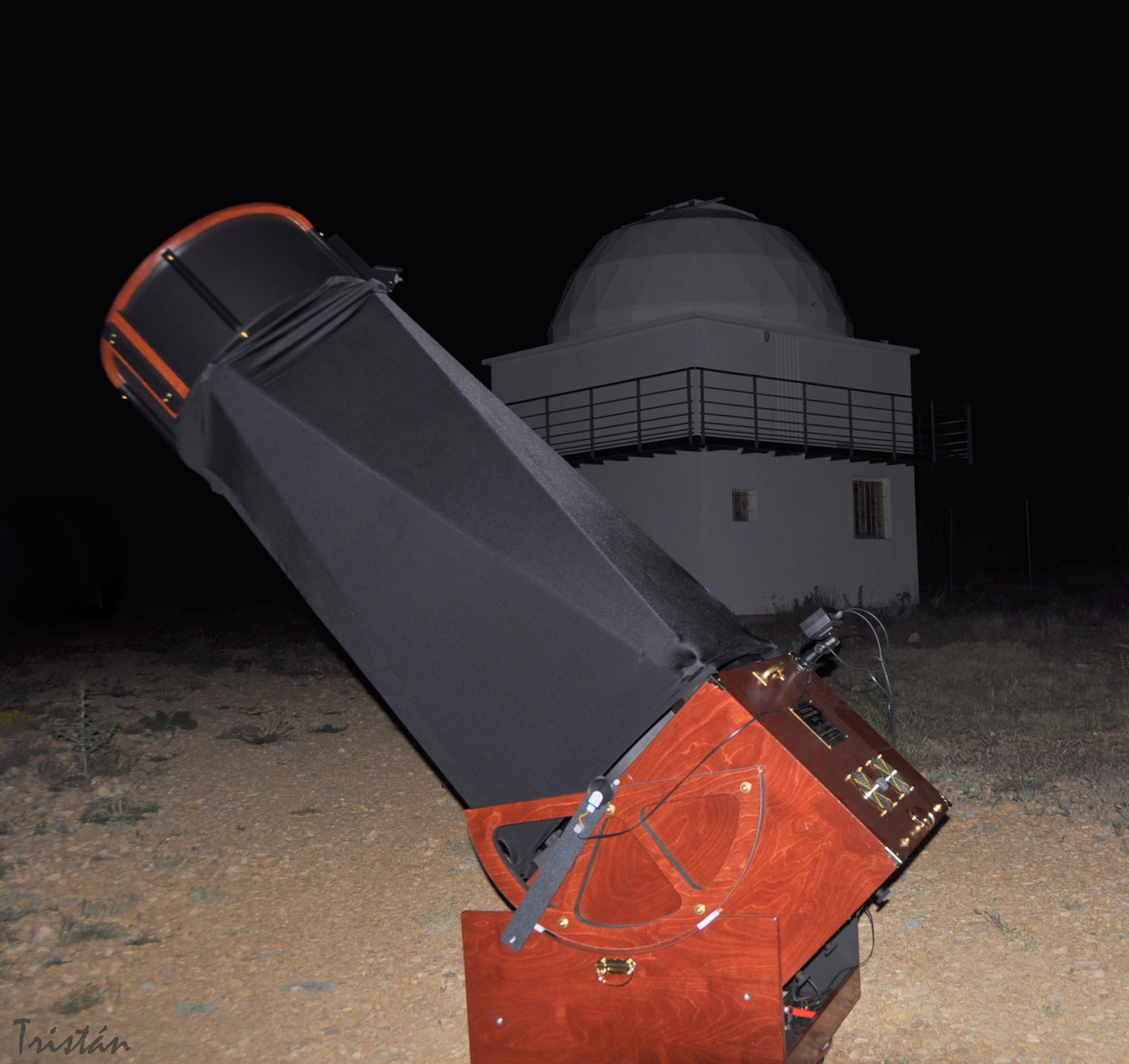

Telescopio tipo Newton de gran diámetro, nada menos que 50,8 centímetros y 2,3 metros de distancia focal, montado sobre una montura de tipo Dobson, fabricado por la firma Teeter’s Telescopes. Este telescopio se desmonta con gran facilidad, lo que facilita el desplazamiento hasta la zona de observación. Para localizar astros con rapidez lleva instalado un Sky Commander que facilita extraordinariamente la búsqueda en el cielo.
Un telescopio que hace las delicias de los aficionados a la observación visual, que proporciona imágenes de astros nítidas y brillantes. Es el complemento ideal al cielo del CAAT.
Características del telescopio:
- Diámetro 508 mm.
- Distancia focal 2.286mm
- Relación focal 4,5
- Captación de luz del espejo primario: 5.266 veces más que el ojo humano.
- Espejo secundario de 108 mm de eje menor.
- Magnitud de la estrella más débil que se puede observar visualmente 16 magnitud.
- Poder de separación según el criterio de Rayleig: 0,28″ de arco.
- Peso del telescopio completo: 55 kg.
Telescopios Newton de 305 y 355mm

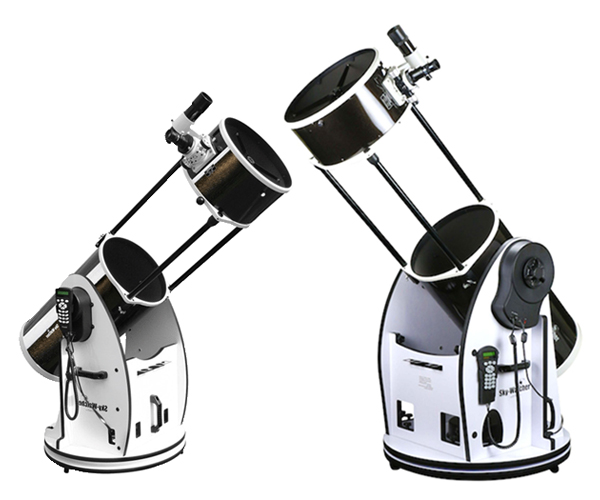

Las visitas de grupos de personas a nuestro observatorio son muy frecuentes, ya que la divulgación es una de las principales tareas que realizamos. Para ello, `nuestra Escuela de Astronomía cuenta con un par de telescopios casi idénticos, con aperturas considerables. Se trata de dos telescopios Newton marca de 305 y 355 mm de gran sencillez de uso, pero con altas prestaciones, muy adecuado para atender observaciones colectivas que se realizan desde la explanada del observatorio. Ambos poseen un tubo retráctil que permite reducir su longitud facilitando su transporte, y también van motorizados en ambos ejes y poseen funciones de búsqueda automática de miles de objetos. Sus características son:
SkyWhatcher Dobson FlexTube 305/1500
- Diámetro: 305 mm y distancia focal: 1500 mm (f/4,9)
- Resolución: 0,45” y magnitud límite: 14,3
- Longitud del tubo óptico: 920 mm extensible a 1400 mm
SkyWhatcher Dobson FlexTube 355/1600
- Diámetro: 355 mm y distancia focal: 1600 mm (f/4,5)
- Resolución: 0,39” y magnitud límite: 14,6
- Longitud del tubo óptico: 970 mm extensible a 1510 mm
Telescopio reflector Newton de 254 mm

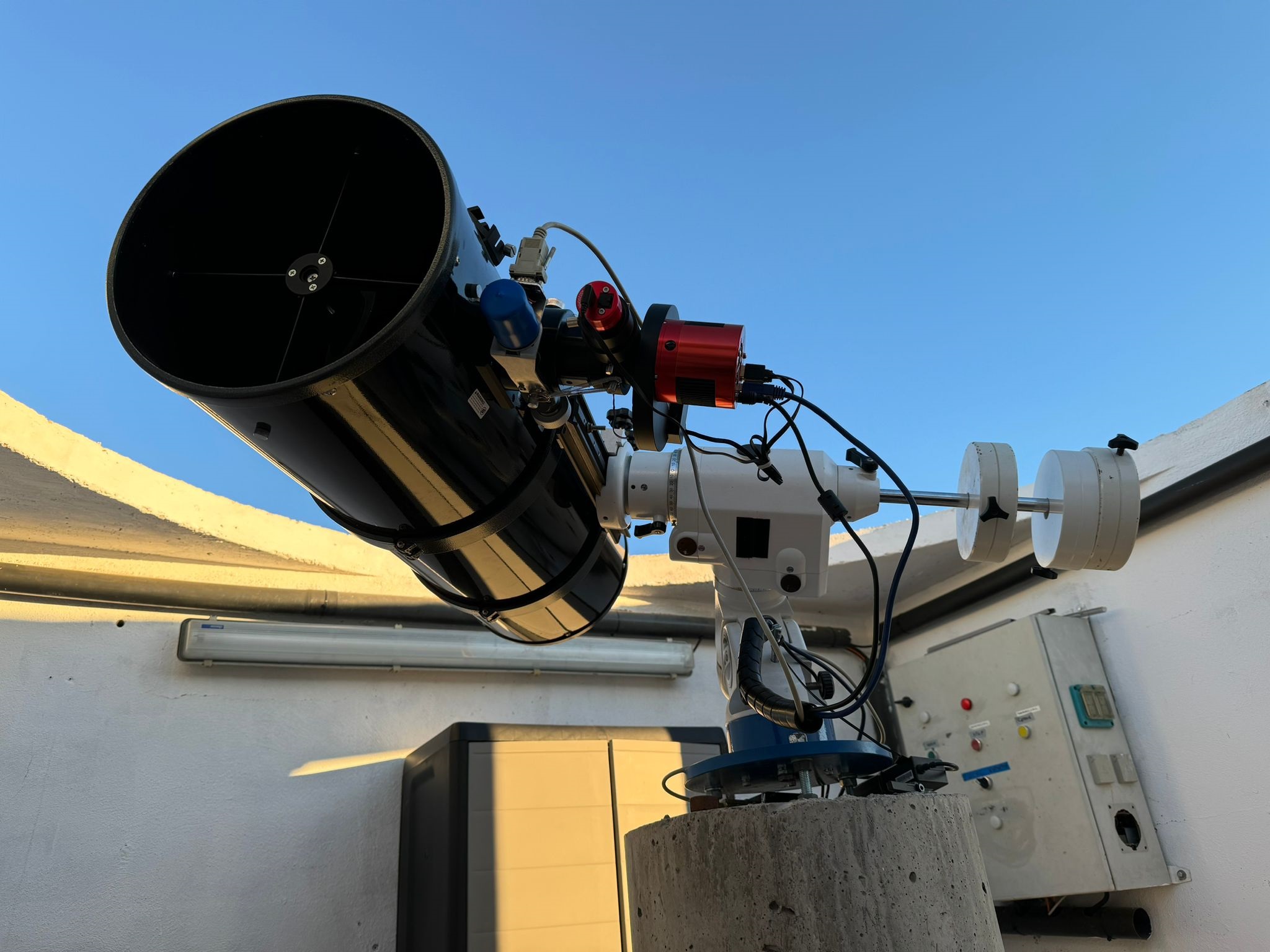

Un techo corredero protege este excelente instrumento, un reflector SkyWhatcher Newton de 254mm, con las siguientes características:
- Espejo parabólico de Pyrex.
- Diámetro: 250 mm y distancia focal 1000 mm (f/4)
- Máximo aumento teórico: 510x
- Magnitud límite: 14.5
- Poder de resolución: 0,45″
- Portaoculares: Ø 2” con adaptador a Ø 1¼”
- Dimensiones: 280 mm x 925 mm
- Peso del tubo: 14,6 Kg.
Este instrumento opera de forma remota y se dedica a astrofotografía de cielo profundo, astrometría de asteroides y fotometría de estrellas variables brillantes.
Actualmente monta una cámara ZWO ASI 294 monocroma con rueda portafiltros.
Binoculares gigantes
En las tareas de divulgación, también utilizamos unos binoculares APM SEMI-APO de 100, con visión acodada, con una montura de horquilla especial y un resistente trípode, que hacen las delicias de todos en las observaciones de grandes ampos estelares y objetos de cielo profundo en general. Sus características principales son:
- Objetivos Semi APO de 2 elementos y 100 mm de abertura, con una excelente corrección de aberración esférica.
- Contraste extremadamente alto.
- Oculares de 1,25″ de 18 mm (29 aumentos).
- Visión acodada a 45 grados para mayor comodidad.
- Parasoles deslizantes con cubierta frontal.
- Asa de transporte con dispositivo de mira.
- Adaptador para trípode con conexión de rosca de 3/8”.
- Carcasa de magnesio para aligerar peso. Impermeables al agua.
- Rellenos de nitrógeno para evitar el empañamiento interno.
